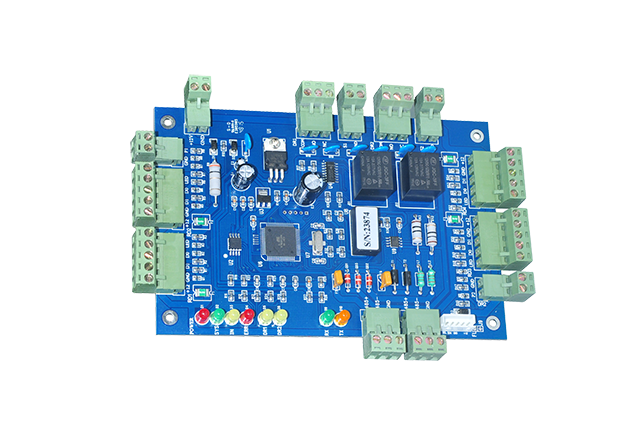

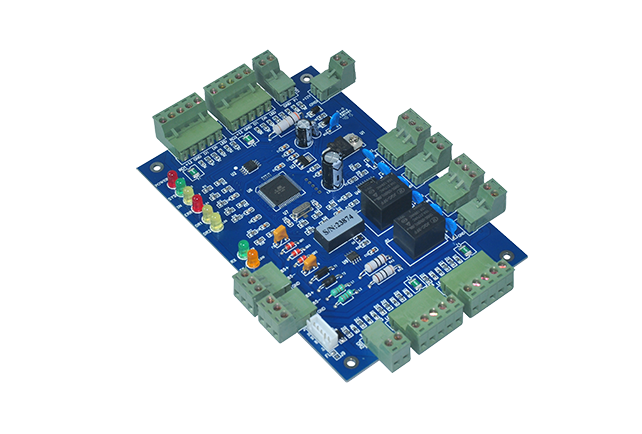

485雙門控制器（16位藍板）
ZN-800B
ZN-800B
設計理念
*高速運算電路設計；
*大容量非易失性存儲電路設計；
*防死機軟件狗電路和自檢電路設計；
*防死機軟件狗電路和自檢電路設計；
*大負載繼電器輸出電路設計；
*防錯接電路設計；
*密切采用完全兼容微軟最新開發平臺的技術；
*多語言格式適合更多客戶群；
*平易近人，通俗易懂，快捷便利的操作界面；
* “批量設置”使得客戶在使用的過程中，效率更高；
* “一覽無余”的界面模式和報表格式；
*不常用功能的隱藏式設計；
* “所見所得”的自定義報表 查詢 輸出 打印模式；
* “知錯必報”的人性化交互式軟件界面 “詳細的操作日志”便于查找故障落實責任。
基本功能
*靈活的權限管理、脫機運行功能；
*實時監控信息及照片顯示；
*少量權限修改即時上傳；
*緊急雙閉 緊急手動關門；
*界面鎖定功能；
*門內人數快速查詢；
*軟件自動登錄進入；
*實時提取、門作為開關使用。
門禁擴展功能
*255個個性化時段管理；
*時段鏈接；
*強制常開及常閉、遠程開門；
*定時常開門 定時常閉門；
*刷卡 、密碼 、卡加密碼、超級通行密碼開門；
*首卡開門、多卡開門；
*互鎖、返潛回防尾隨；
*記錄按鈕事件 記錄門開關事件；
*操作員分權限 分部門 分區域管理；
*內外校驗開門功能；
*電子地圖功能；
*操作員操作日志。
外接擴展板后才有功能
*消防報警聯動開門；
*門聯動繼電器輸出；
*刷卡設防撤防防盜報警；
*門長時間未關閉報警；
*非法闖入報警、非法卡刷卡報警；
*脅迫報警。
考勤功能
*可以設置法定或者自定假期，國慶長假的處理功能；
*定義懲罰措施；
*可以指定某些門做考勤；
*可以設置每天的打卡次數；
*可以靈活地設置周六的考勤設置；
*可以輸入請假單，靈活增加和自定義假期名稱；
*可以合法地進行手工簽到；
*詳細的考勤報表；
*詳細的匯總考勤報表；
*報表格式可以自定義；
*可以設置某些人員進行考勤，某些人員無需考勤；
*多班次倒班考勤。
1、用戶容量 | 2萬個卡用戶權限 |
2、記錄脫機存儲容量 | 10萬條存儲記錄 |
3、數據掉電保護 | 高速閃存設計，永不丟失 |
4、使用環境溫度 | -40 至 70攝氏度 （建議 -35 至 65 攝氏度） |
5、使用環境濕度 | 10-90％RH，無冷凝 |
6、通訊方式 | 485通訊或TCP/IP通訊（TCP/IP 10M默認通訊） |
7、門控制輸出 | 單門控制器、一路繼電器輸出（10A) 雙門控制器、二路繼電器輸出（10A) 四門控制器、四路繼電器輸出（10A) |
8、進出方式 | 進門刷卡和出門按鈕，或者進出門都刷卡 |
9、讀卡器協議 | Wiegand 26協議讀卡器 (兼容該協議下的一切讀卡器,例如 Motorola 、HID、EM、Mifare one等. ) |
10、外接讀卡器數量 | 單門（1對）讀卡器、雙門（2對）讀卡器、 四門（4個）讀卡器 |
11、讀卡器到控制器的最大聯機距離 | 100M（建議80米以內） |
12、門磁輸入 | 單門1路（干節點輸入）、雙門2路（干節點輸入）、四門4路（干節點輸入） |
13、出門按鈕輸入 | 單門1路（干節點輸入） 雙門2路（干節點輸入） 四門4路（干節點輸入） |
14、繼電器控制門輸出延時 | 1~600秒可調 |
15、控制器到電腦最大聯機距離 | 485通訊1000米以內 / TCP/IP視網絡覆蓋范圍決定 |
16、最大聯網臺數 | 485通訊256*N/TCP/IP不限 |
17、支持二次開發（SDK） | |
18、配套機箱尺寸 | 27.3 * 22.8 * 6.5（厘米） |
19、配套電源 | 12VDC 4-7A |
20、控制器電路板功耗 | 485通訊100mA（不帶負載）/ TCP300mA |
21、控制器尺寸 | 160mm 長 *106mm 寬 |
